ドラム缶

更生工程アニメーション

200L鋼製ドラム

天板・地板とも巻締した、もっとも一般的なタイプです。
主に潤滑油・化学品・食品等に広く使用されています。

クローズドタイプ
※JIS Z1601鋼製タイトヘッドドラム(200L)に準ずる

製品規格

  摘要
項目 寸法 数値 許容値
全容量(L) 212 最小
内径 D1 566 ±2
外径 D2 585 最大
チャイムの外径 D3 585 最大
ドラムの高さ H1 890 ±5
フロアとのすき間 h3 4 最小
ビード間の距離 h4 300 ±3
天板から約50mmの深さで測定した、胴体外側に対するG2(50mm)口金の位置 P2 94 ±3

クローズドタイプ製品サイズ

天板の取り外し可能なオープンタイプ缶は、主に塗料・接着剤等の粘性のあるもの及び固体・粉体等に使用されています。
ボルト式バンドを取り付けた状態
バンド

オープンタイプ
※JIS Z1600鋼製オープンヘッドドラム(200L)に準ずる

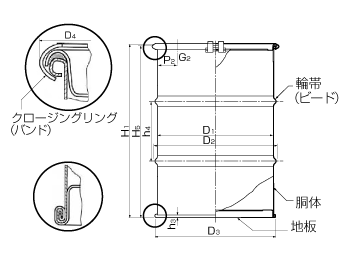

製品規格

  摘要
項目 寸法 数値 許容値
全容量(L) 208 最小
内径 D1 566 ±2
輪帯の外径 D2 585 最大
底部チャイムの外径 D3 585 最大
クロージングリングの外径 D4 620 最大
ドラムの高さ H1 890 ±5
天ぶたを外した状態での高さ h5 880 ±5
フロアとのすき間 h3 4 最小
ビード間の距離 h4 300 ±3
天板から約50mmの深さで測定した、胴体外側に対するG2(50mm)口金の位置 P2 94 ±3

クローズドタイプ製品サイズ
